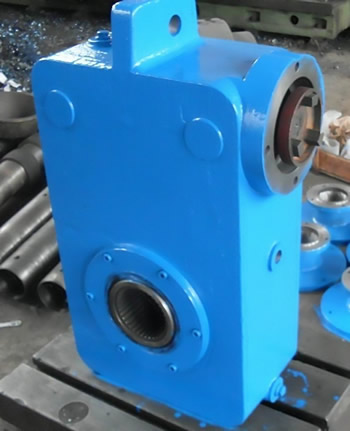

QS.QSC三合一减速机

本公司可根据用户需要设计特殊产品
QS型起重机“三合一”运行机构用减速机(ZBJI19027)的主要技术参数

1) 中心距 QS型减速机因四根轴成折线布置，现只给出输入轴与输出轴的中心距。

QS型减速器的中心距 (mm)
机座代号 06 08 10 12 16
中心距 125 160 200 250 315
2）传动比 QS型减速机的公称传动比与实际传动比列于下表。
QS型减速机的公称传动比实际传动比


QS型起重机“三合一”运行机构用减速器(ZBJI19027)的选择方法

(1) 选择计算
根据《规范》的规定，起重机运行机构也分为M1～M8八个工作级别，该三合一减速机的承载能力是在转速n=1400r/min，工作级别为M6时的许用功率，若用其他工作级别时，按下式进行折算
PMi=PM6×1.12(6-i)
式中 i —工作级别；
PMi—相当于Mi工作级别的功率值(kW)；
PM6—功率表中所列许用功率值(kW)。
起重机的运行机构惯性载荷较大，其载荷取为机构起动或制动时最大掁动载荷，此时应把表列功率除以φ5和φ8。
PMi>φ5φ8Pn
式中 φ5—考虑弹性振动的力矩增大系数，对突然起动φ5=1.5～1.7；对于较平稳起动φ5=1.1～1.5；
φ8—刚性动载系数，φ8=1.2～2.0；
Pn—电动机额定功率(kW)。
