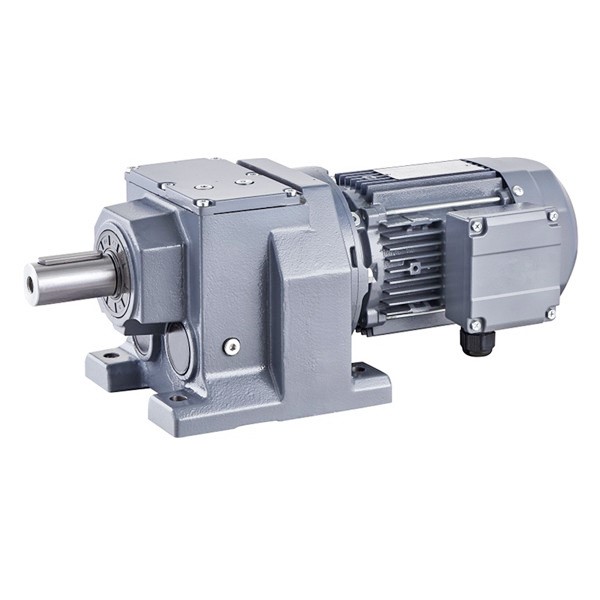

R系列斜齿轮减速机

R 系列是工业通用的斜齿轮硬齿面同轴式减速机，以高效率、高扭矩、模块化设计为核心优势，适配输送、搅拌、冶金等多数通用传动场景，输出转速 0.06-1090rpm，速比覆盖 1.3-27000+。以下是核心参数、结构、选型与应用的详细说明：

核心技术参数

结构与安装特点

1. 传动结构：单 / 二 / 三级斜齿轮传动，齿轮经渗碳淬火 + 磨齿，硬齿面（HRC58-62），运行平稳、噪音≤85dB。

2. 箱体与轴系：高刚性铸铁箱体，带加强筋，确保轴平行度与轴承定位；实心轴输出，部分型号支持空心轴 / 双出轴。

3. 安装形式：模块化万能安装，含底脚（R）、法兰（RF）、底脚法兰（RFD，限 R17-R87）、加长轴承箱（RM，适配搅拌）、单级底脚（RX）、单级法兰（RXF）等。

4. 输入输出：可直联电机、轴输入或法兰输入；输出为实心轴，适配联轴器、链轮等传动件。

关键优势

• 模块化组合：可与 F/K/S 系列、无级变速机等组合，适配复杂传动链。

• 空间利用率高：同轴设计，结构紧凑，节省安装空间。

• 寿命与维护：温升低、密封可靠，正常维护下寿命可达 10000 + 小时。

典型应用场景

• 通用机械：输送机、包装线、搅拌机、冷却塔驱动。

• 重型工业：冶金辊道、矿山设备、化工反应釜搅拌。

• 环保与轻工：污水处理曝气、食品纺织机械、建材生产线。

选型步骤

1. 明确工况：负载扭矩、输出转速、安装空间、环境温度（-40℃~50℃）。

2. 计算速比：速比 i = 电机转速 ÷ 目标输出转速 ÷ 效率（0.92-0.98）。

3. 匹配型号：按功率、扭矩选对应机座号（如 R77、R87），核对安装方式与轴径。

4. 特殊适配：搅拌工况选 RM 型（加长轴承箱）；重载选三级或双联体组合。

常见型号与标记

• 型号示例：R77（底脚安装，二级 / 三级）、RF87（法兰安装）、RM87（搅拌专用加长轴承箱）、RX57（单级底脚）。
