S系列蜗轮齿轮减速机

S 系列是斜齿轮 + 蜗轮蜗杆组合的直角输出减速机，以斜齿轮预减速提升效率与承载，蜗轮蜗杆实现大速比与特定速比自锁，适配升降、搅拌、输送等中低速、需反向防转的场景，功率 0.18-22kW，扭矩 90-4000Nm，速比 10.27-230.48，组合后可达 8600+。以下是核心参数、结构、选型与应用的详细说明：

核心技术参数

结构与安装特点

1. 传动结构：斜齿轮（一级 / 二级）+ 蜗轮蜗杆（一级）组合，斜齿轮渗碳淬火磨齿（HRC58-62），蜗轮多为青铜材质，运行平稳、噪音≤80dB。

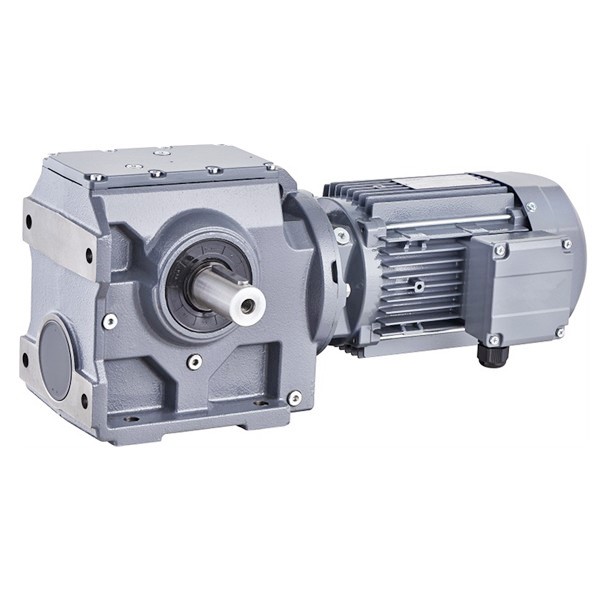

2. 箱体与轴系：铸铁箱体带散热筋，刚性强、温升低；输出轴为实心轴，部分型号支持空心轴（SA/SAF），适配联轴器、链轮等。

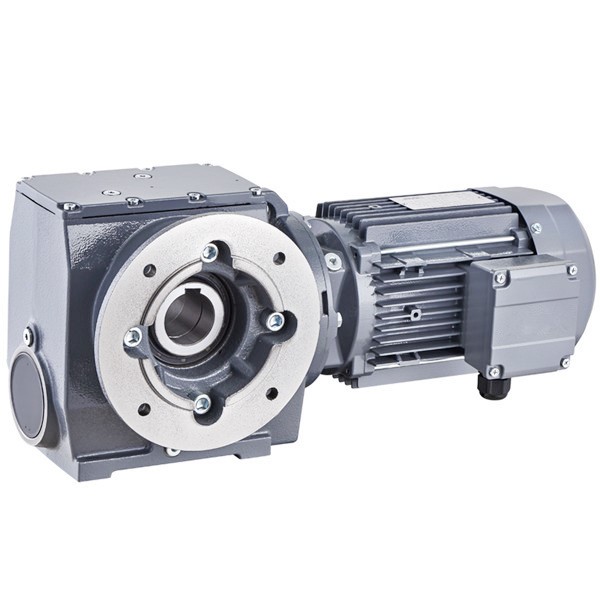

3. 安装形式：模块化万能安装，含底脚（S）、法兰（SF）、轴装（SA/SAF）、扭力臂（SAT）等，适配 90° 直角传动与狭小空间。

4. 自锁特性：特定速比（通常 i≥30）下，蜗杆导程角＜当量摩擦角时可实现反向自锁，防止负载倒转，适用于升降平台、闸门等安全防护场景。

关键优势

• 组合高效：斜齿轮预减速降低蜗轮蜗杆负载，效率较纯蜗轮蜗杆提升 10-15%。

• 大速比紧凑：单机型速比可达 230+，组合后更大，空间占用小。

• 安全可靠：特定速比自锁，无需额外刹车，降低成本与故障点。

• 模块化扩展：可与 R 系列、无级变速机组合，适配复杂传动链。

典型应用场景

• 升降设备：立体车库、升降平台、丝杆升降机（自锁防坠）。

• 搅拌设备：小型反应釜顶搅拌（法兰 + 加长轴承箱，低速大扭矩）。

• 输送与物流：滚筒线、分拣机、闸门启闭机（频繁启停适配）。

• 轻工与环保：纺织机械、污水处理曝气、包装机（紧凑安装）。

选型核心步骤

1. 确定工况

• 输出转速 n₂：按工艺要求（如升降 0.1-10rpm、搅拌 0.5-50rpm）；

• 输出扭矩 T₂：T₂=9550×P₁×η÷n₂（P₁= 电机功率，η= 传动总效率）；

• 安装方式：底脚 / 法兰 / 空心轴，升降优先选扭力臂 + 空心轴（SA/SAT）。

2. 匹配电机与速比

• 电机转速 n₁：常见 4 极 1450rpm、6 极 960rpm；

• 计算速比 i=n₁÷n₂，选择接近标准速比，校核自锁需求（i≥30）。

3. 校核极限参数

• 许用扭矩：实际扭矩≤额定扭矩的 1.2 倍（短期过载）；

• 热功率：连续工作时，热功率需≥电机功率，避免油温过高（＞80℃需加冷却）。
