给料机减速机安装方式

给料机减速机的安装方式需结合给料机类型（如皮带给料机、振动给料机、螺旋给料机、板式给料机）、安装空间和载荷传递需求选择，核心分为以下 5 类主流形式，附带适配场景与安装要点：

一、 底脚安装（卧式 / 立式 B3/B5）

1. 结构特点减速机箱体带有固定底脚（法兰盘或地脚螺栓孔），直接通过螺栓紧固在给料机机架的型钢或钢板底座上。

• 卧式底脚（B3）：输出轴水平布置，适配皮带给料机、板式给料机的驱动滚筒，是最常用的安装形式。

• 立式底脚（B5）：输出轴垂直向下，适配螺旋给料机的垂直进料驱动。

2. 适配场景：中小型给料机（处理量＜50t/h），如矿山小型皮带给料机、化工粉料螺旋给料机。

3. 安装要点

• 底座需找平，平面度误差≤0.1mm/m，防止减速机箱体变形；

• 地脚螺栓需加装弹簧垫圈或防松螺母，应对给料机的振动冲击。

二、 法兰安装（凸缘式 F 系列 / RF 系列）

1. 结构特点减速机输出端 / 输入端带有法兰盘，直接与给料机的驱动轴法兰或电机法兰对接，无需额外底脚。

• 输出法兰安装：减速机法兰与给料机滚筒轴 / 螺旋轴法兰连接，适用于空间受限的场景（如料仓下方的给料机）。

• 电机法兰直连：减速机输入端法兰与电机轴法兰一体安装，减少联轴器环节，降低振动。

2. 适配场景：紧凑型给料机，如振动给料机的辅助驱动、小型管式螺旋给料机。

3. 安装要点

• 法兰对接面需清洁无杂质，涂抹密封胶防止粉尘进入；

• 法兰螺栓需对称均匀拧紧，保证同轴度（径向跳动≤0.05mm）。

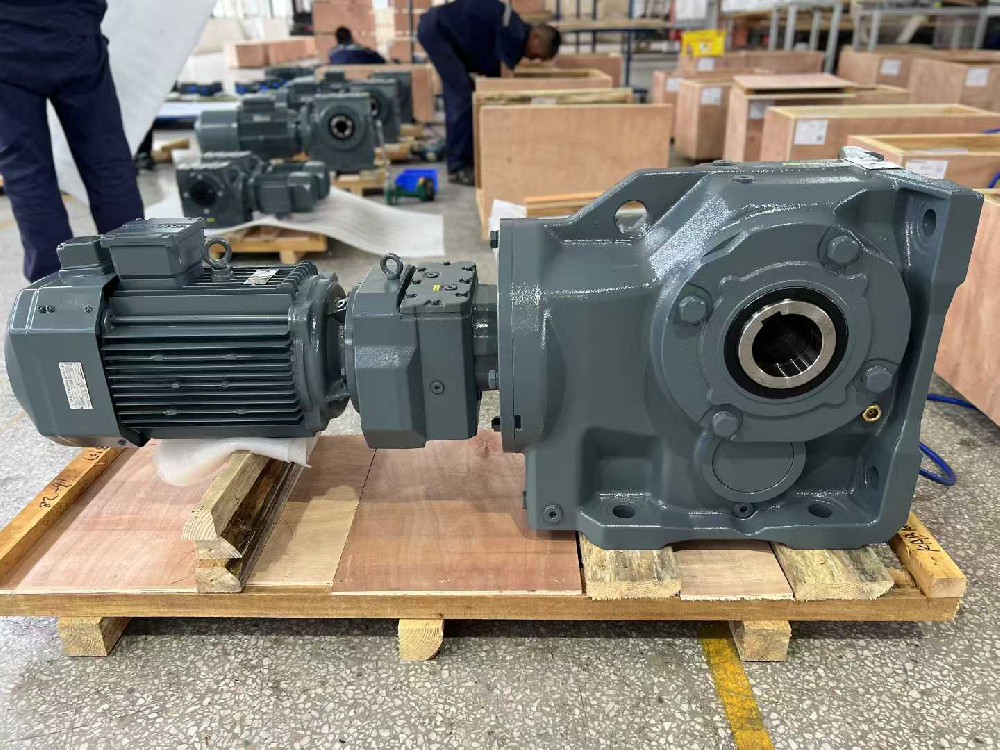

三、 空心轴安装（KA/KAF 系列）

1. 结构特点减速机输出轴为空心结构，直接套在给料机的驱动主轴上，通过胀紧套 / 键连接固定，无联轴器，传动效率高。

• 胀紧套连接：无键、免焊接，安装拆卸便捷，且能缓冲冲击载荷，是重载给料机的首选。

• 键连接：成本低，适用于轻载、平稳工况。

2. 适配场景：重载给料机，如矿山板式给料机、冶金熟料皮带给料机（处理量＞100t/h）。

3. 安装要点

• 空心轴与给料机主轴的配合间隙需符合公差要求（推荐 H7/k6）；

• 胀紧套安装时需按说明书扭矩拧紧螺栓，避免过松打滑或过紧损坏轴件。

四、 悬挂式安装（SW 系列 / 非标定制）

1. 结构特点减速机通过悬挂支架或吊耳固定在给料机机架的上方，输出轴通过联轴器与给料机驱动轴连接，适用于无地面安装空间的场景。

2. 适配场景：高空料仓给料机、移动式给料机（如港口散料移动式皮带机）。

3. 安装要点

• 悬挂支架需进行强度校核，承重能力≥减速机重量的 3 倍；

• 需加装防摆拉杆，防止减速机运行时晃动。

五、 双输出轴安装（非标定制）

1. 结构特点减速机带有两个对称输出轴，同时驱动给料机的双滚筒或双螺旋轴，适用于大宽度、大处理量的给料设备。

2. 适配场景：大型皮带给料机（带宽＞1.2m）、双螺旋给料机。

3. 安装要点

• 双输出轴需保证同步性，同轴度误差≤0.1mm；

• 需配置同步控制系统，防止单侧过载。

通用安装注意事项

1. 同轴度要求：减速机输出轴与给料机驱动轴的同轴度偏差≤0.05mm，否则会加剧轴承磨损。

2. 润滑与密封：安装前加注适配的润滑油（重载工况选 L-CKD 320 极压齿轮油），检查油封是否完好，防止粉尘、物料进入。

3. 防振措施：在减速机底座与机架之间加装橡胶减振垫，降低振动对减速机的影响。
